電機方案
AutoChips自主知識產權電機控制算法
針對車載電機應用,AutoChips在AC78xx系列MCU平臺上自研了涵蓋同步,異步無刷電機應用控制算法。AutoChips電機控制算法支持通用位置傳感器及電流采樣形式的廣泛電機控制,可快速適配App實現電機應用方案。在滿足AEC-Q100質量認證的MCU平臺上,AutoChips電機控制算法已實現車載空調壓縮機,水泵,風機等應用方案落地量產。
電機算法
  • 支持的電機位置傳感器類型

    霍爾傳感器

    正交增量編碼器

    霍爾+正交增量編碼器

    無位置傳感器

  • 支持的電流采樣方式

    單電阻(AC781x不支持)

    雙電阻

    三電阻

    電流傳感器

  • 支持的電機個數

    AC780x/AC781x支持單電機

    AC7840x可支持雙電機

支持的電機控制核心算法
  • 有/無霍爾六步方波控制

    有無傳感器FOC控制

    霍爾傳感器自學習

    脈沖注入算法(識別轉子初始位置)

    高頻注入算法(靜止/低速下無傳感控制)

    滑模觀測器

  • 磁鏈觀測器

    模型參考自適應觀測器

    電流前饋控制

    PID調節器

    五/七段式SVPWM

    母線電流及功率估測

  • MTPA控制

    弱磁控制

    死區補償

    過調制算法

    電磁剎車/制動

    電機參數識別

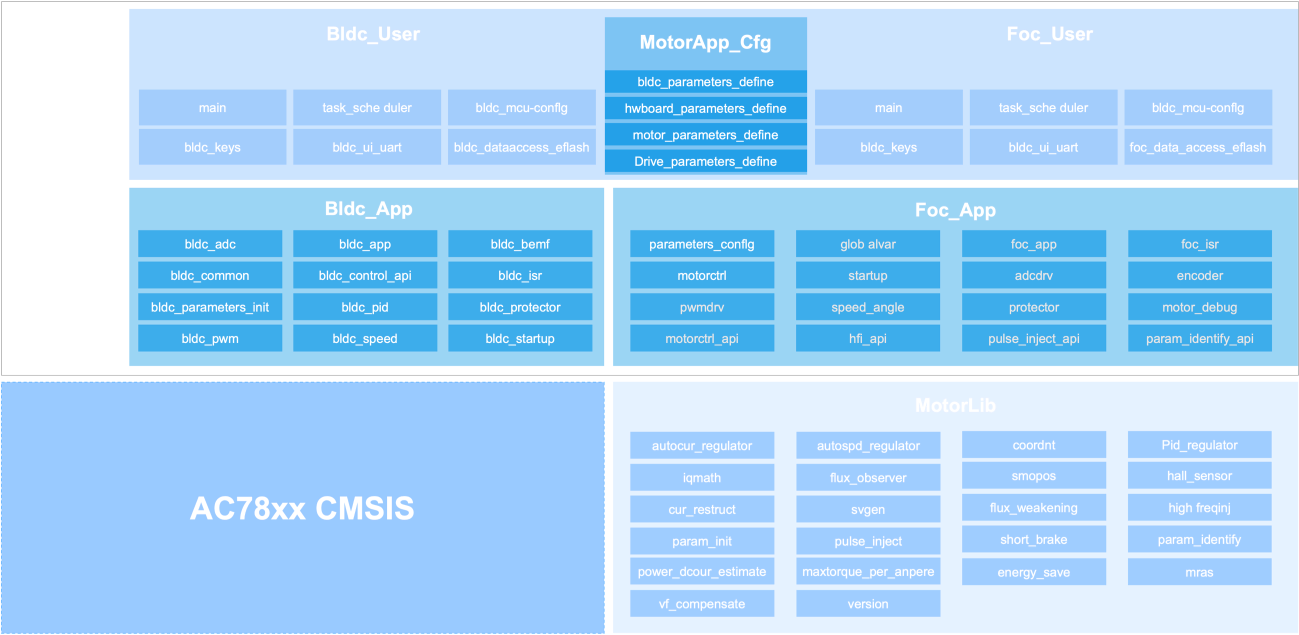

軟件框架
開發環境:ATC電機算法使用Keil MDK、IAR開發,支持v5.23及以上版本,支持IAR EWARM。
  • Bldc_App
    BLDC方波控制算法,包括Hall傳感器BLDC方波控制與無傳感器BLDC方波控制。
  • Bldc_User
    BLDC方波控制應用接口,包括按鍵操作、時基調度、MCU外設配置、上位機通信、參數固化與恢復等。
  • MotorApp_Cfg
    電機控制算法參數配置宏定義文件,包括算法參數配置、硬件參數配置與電機參數配置等。
  • FOC_App
    弦波控制算法,包括Hall FOC、Encoder FOC、Encoder+Hall FOC、無傳感器FOC、VF控制等。
  • Foc_User
    弦波控制應用接口,包括按鍵操作時基調度、MCU外設配置、上位機通信、參數固化與恢復等。
  • CMSIS
    AC78xx系列MCU的驅動包。
  • MotorLib
    ATC電機控制算法庫,實現三角函數、平方根等數學函數計算,PID控制,無感觀測器算法,霍爾傳感器速度估算,SVPWM算法,弱磁控制,電機參數識別,高頻注入算法等。

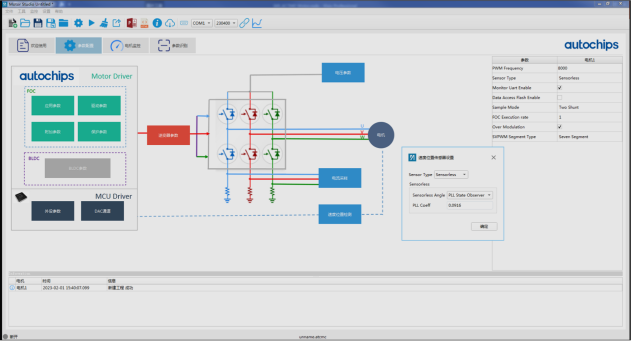

支持工具
